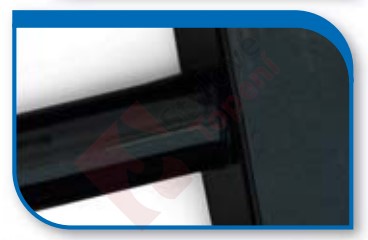

KORALUX RONDO MAX - trubkové otopné těleso

Popis

Trubková otopná tělesa KORALUX RONDO MAX jsou vyrobena z uzavřených ocelových profilů s průřezem ve tvaru “D” a prohnutých profilů s kruhovým průřezem. Rozteč připojení na otopnou soustavu je odvozena z délky otopného tělesa. Otopná tělesa jsou dodávaná se sadou pro upevnění na stěnu včetně odvzdušňovací a zaslepovací zátky.

Technické údaje

Ocelové trubky Ø 24 mm Ocelový profil 41 × 35 mm		Výška H	690, 900, 1215, 1495, 1810 mm
		Délka L	445, 595, 745 mm
		Hloubka B	59, 65, 69 mm
		Připojovací rozteč	h = L - 30 mm
		Připojovací závit	4 × G½ vnitřní
		Nejvyšší přípustný provozní přetlak	1,0 MPa
		Zkušební přetlak	1,3 MPa
		Nejvyšší přípustná provozní teplota	110 °C
		Průtokový součinitel	AT = 2,1 × 10-4 m2
		Součinitel odporu (DN 15)	ξT = 1,8

Způsoby připojení

spodní zdola dolů		oboustranné shora dolů

Způsob upevnění

Dodávaná souprava pro upevnění otopného tělesa na stěnu obsahuje 4 ks speciálních konzol z plastu, vruty, hmoždinky a návod na montáž.
